MOBILITÉ

Nos moyens d’essais & Prestations

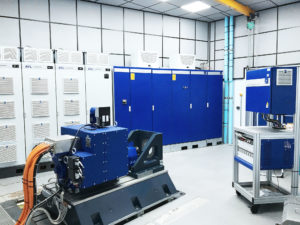

MOYEN D’ESSAI E-MOTOR

Parce-que la mobilité électrique a de l’avenir, le CERTAM s’est doté d’un moyen d’essai E-MOTOR entièrement équipé. Ce banc d’essai de dernière génération est opérationnel depuis 2019.

Développer

Génératrice de charge

• Spécifique aux essais machine électrique
• Haute dynamique : 49.7k tr/min/sec
• Haut régime : 20 000 tr/min
• Performances :

 Couple : 500 Nm
 Puissance : 250 kW
 Capacité surcharge de 25% pendant 10 sec
 Faible inertie : 0,11 kgm²



Simulateur de batterie

• Spécifique aux essais machine électrique
• Haute dynamique de régulation 900 mA/sec et 100 V/ms
• Performances

 Tension : +1200 V
 Courant : +/- 900 A
 Puissance : 250 kW
• Haute précision de mesure et de régulation +/- 0,01%
• Simulation de comportement batterie



Analyseur de puissance

• Haute fréquence d’acquisition: Bande passante à 2 MHz maximum
• Précision mesure de tension < 0,02%
• Précision mesure de courant < 0,1%
• Analyse et calcul de données en temps réel :

 Harmonique, Fondamental, Facteur puissance, Id/ Iq, Position rotor
• Formules et modèles de calculs spécifiques intégrables



Mesure de couple

• Technologie FlexRange
• Réduction bruit de fond, faible sensibilité à la température, diminution charges parasites
• Précision de mesure : Classe 0,02

 De 0 % à 20 % CNom : ≤ 0,003
 De 20 % à 60 % CNom : ≤ 0,005
 De 60 % à 100 % CNom : ≤ 0,007
• Mesure de couple de en ligne d’arbre de transmission :
• Large bande passante : 6 kHz / Sortie Fréquence : 30 kHz
• Haute résolution de mesure à 19 bits



Conditionnement fluides

• Fluides compatibles :
 Huile, Glycol, Eau distillée, autres sur demande
• Régulation en débit :
 Très faibles pertes de charges
 Plage de débit : De 0,5 l/min à 36 l/min
 Précision régulation de débit < 0,2%
• Régulation en température :
 Système de chauffe et de refroidissement haute capacité
 Plage de température : De 30 °C à +110 °C
 Précision de régulation : ≤ 1 °C



Analyse vibratoire

• Monitoring vibratoire permanent du banc :
 Mesures sur pallier intermédiaire
 Mesures sur génératrice
 Mesures sur spécimen d’essais
• Analyse vibratoire sur demande :
 Système PAK MKII Mueller BBM : 12 Voies d’acquisitions ICP, Tachymètre, CAN
• Matériel et outil d’analyse dédié à l’analyse des E-Motor
 Analyse des ordres d’origine mécanique ou électrique
 Détermination bruit d’origine électromagnétique
 Calcul Harmonique, Octave, FFT, …
• Accéléromètre tri-axe ou mono-axe selon besoin

PHYSIQUE DE L’INJECTION ET DE LA COMBUSTION

Le CERTAM vous accompagne vers une meilleure compréhension des phénomènes physiques et de la combustion, grâce à des supports et moyens d’essais permettant la visualisation dans la chambre de combustion.

Développer

Observation de la combustion diesel en conditions de roulage réelles

Le CERTAM a mis au point un dispositif expérimental intégrant un piston transparent afin d’observer les phénomènes physiques à l’intérieur de la chambre de combustion, en conditions d’utilisation réelles.



Rapid Compression Machine (RCM)



  • Objectif
  • Observation à l’intérieur de la chambre de combustion en conditions de roulage réelles

  • Equipements
  • Diagnostics optique et laser avec des équipements de mesure haute fréquence

  • Méthodologie
  • Simulation des conditions de roulage réelles grâce à un piston transparent
    – Pression jusqu’à 250 bar
    – Taux de compression entre 5 et 25

  • Applications
  • Meilleure compréhension des phénomènes diesel à l’intérieur de la chambre de combustion

MOTORISATIONS LÉGÈRES ET LOURDES POUR LES APPLICATIONS ON-ROAD ET OFF-ROAD

Notre équipe d’ingénieurs vous propose ses services de calibration des motorisations poids lourds et véhicules légers pour des applications on road et off road.

Développer

Applications on-road et off-road



• Caractéristiques
– Puissance : 1MW
– Couple : 4500 Nm
– Vitesse : 4000 rpm

• Méthodologie
– Simulation véhicule
– Simulation de conduite sur cycles
– Simulation de roulage

• Applications
– Applications on-road
– Applications off-road
– Certifications ECE/US



Applications on-road et off-road

• 0bjectifs
– Amélioration des performances moteur
– Mesure de consommation carburant

• Equipements
– Dynamomètre « Dynospirit »
– Outil de mesure carburant « Coriolis »
– Microtunnel
– Compteur de particules
– Cabinet d’analyse des gaz



Calibration Moteur



• Objectifs
– Calculs en temps réel
– Outils de post-traitement et analyse des détonations
– Banc d’essais haute dynamique automatisé
– Banc dynamométrique

• Equipements
– Calibration énergétique
– Mesure des combustions anormales

• Méthodologie
– Combustion et visualisation des détonations
– Visualisation et analyse de la formation de flamme
– Design d’expérimentation

• Applications
– Design de chambre de combustion
– Chaine de transmission, Structure de couple, Calibration des détonations

MESURE EMBARQUÉE DES ÉMISSIONS

Découvrez nos technologies de métrologie embarquée pour l’évaluation des polluants réglementés et non réglementés en conditions de roulage réelles.

Développer

Mesure sur VL/PL

• cycles RDE selon la norme RDE pack4

• Installation sur Bus ou PL possible



Essais sur banc à rouleaux Euro6d Full

• Banc d’essais 4×4
• cycles d’homologation
• cycles sur mesure

• Analyse réglementaire
• Possibilité analyse FTIR, analyse granulométrique en temps réel



Fluvial/Maritime

• Mesure des facteurs d’émissions spécifiques
• comparaison de carburants
• Essais normatifs ou à la demande
• à l’échelle d’une journée (fluvial) ou à la semaine (maritime)

• Formules et modèles de calculs spécifiques intégrables



Industries

• Emissions particulaires (masse, nombre, taille)
• Emissions gazeuses
• Dimensionnement dispositif de filtration



MESURE SUR BANC HAUTE DYNAMIQUE DE LA CONSOMMATION ET DES ÉMISSIONS

Notre centre vous apporte son expertise pour répondre aux différentes normes de dépollution et réduire les émissions.

Développer

Cartographie des polluants avec une sonde RTTA



• Objectifs
– Mesure de haute précision à grande vitesse
– Activités R&D
– Optimisation et validation des systèmes de post-traitement

• Méthodologie
– Analyse des gaz d’échappement
– Cartographie 2D
– Corrélation avec les analyses de gaz rapides

• Applications
Mesures haute précision des gaz réglementés et non-réglementés



Mesure dynamique de haute précision pour la consommation de carburant

• 0bjectifs
Différenciation des effets d’un lubrifiant, d’un carburant ou d’un traitement de surface sur la consommation de carburant et les conditions de cycles (NEDC, WLTC)

• Equipements
– Dynamomètre « Dynospirit »
– Outil de mesure carburant « Coriolis » reproduisant les conditions thermiques

• Méthodologie
Inter-corrélation des méthodes de mesure (consommation mesurée, consommation calculée et CO2)

• Applications
Evaluation de l’impact des lubrifiants et carburants, définition technique
